高鋁澆注料概況及價格

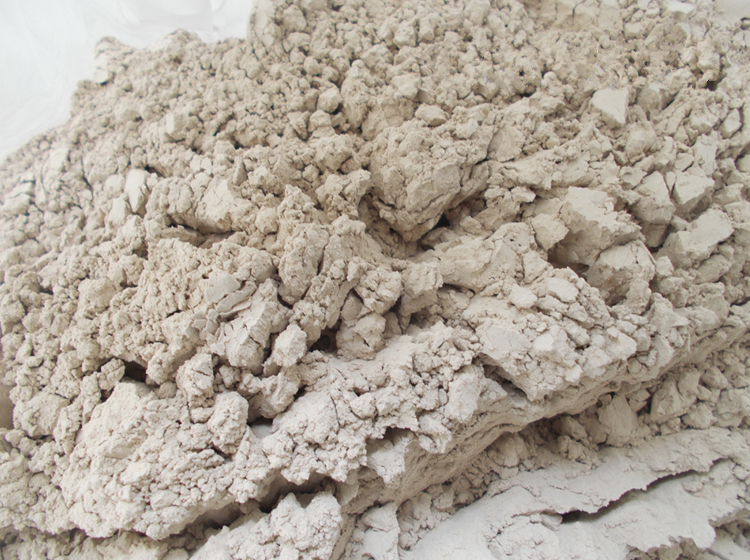

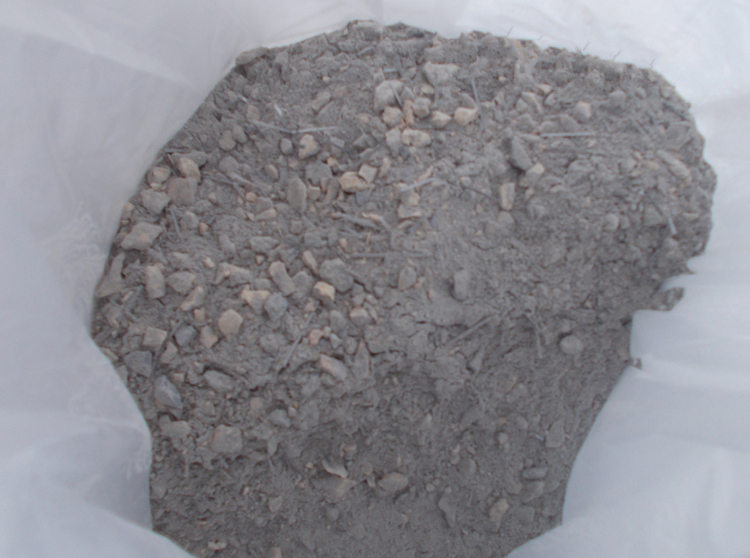

高鋁澆注料是整體鋁含量＞75%的不定型耐火澆注料。成分配比為：高鋁礬土骨料65-70%，高鋁水泥7-10%，硅灰和氧化鋁粉5-8%，鋁礬土細粉15-24%，減水劑0.2%，依據(jù)施工需求再增加一些緩凝劑或促凝劑。高鋁澆注料通常是根據(jù)使用的原料的AL2O3含量劃分等級的，含量的高低也代表著致密程度的不同，比如AL2O3含量在80%以上的原料致密度多在2700Kg/m³ 以上，含量低的原料生產出來的產品致密度也相對會低一些。高鋁澆注料成型初凝后，標準養(yǎng)護至28d，耐壓強度可達40~60MPa。其特點是水化速度慢，后期強度大和耐火度高。
高鋁澆注料主要用于構筑各種加熱爐內襯等整體構筑物，也可用于冶煉爐。高鋁澆注料作為熱工設備的內襯和爐體時，一般應在靠前次使用前進行烘烤，以使其中的物理水和結晶水逐步排除，達到某種程度的燒結，使其體積和某些性能達到使用時的穩(wěn)定狀態(tài)。烘烤制度對使用壽命有很大影響。烘烤制度的基本原則應是升溫速度與可能產生的脫水及其他物相變化和變形相應，在急劇產生上述變化的某些溫度階段內，應緩慢升溫甚至保溫相當時間。若烘烤不當或不經烘烤立即快速升溫投入使用，極易產生嚴重裂紋，甚至松散倒塌，在特本特厚部位甚至可能發(fā)生爆炸。
高鋁澆注料價格，根據(jù)不同爐型使用要求略有出入，約2200-2600元/噸。如有需要歡迎來電詳詢。
下一篇：耐火澆注料在蓄熱式焚燒爐上的應用 上一篇：影響耐火澆注料使用壽命的因素與改進方法
