水泥窯內耐火澆注料的烘干與加熱

文章出處：未知責任編輯：admin 人氣：-發(fā)表時間：2020-06-18 14:35【大中小】

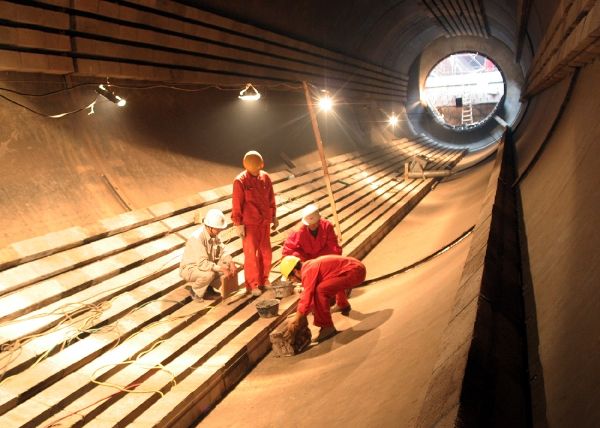

水泥窯內耐火澆注料之預熱器和分解爐系統(tǒng)的烘干加熱：

以一批施工的耐火澆注料算起，溫度控制在25度左右的環(huán)境下，養(yǎng)護時間不少于24h；低水泥澆注料，養(yǎng)護時間應延長至48h。環(huán)境溫度過低時酌情延長養(yǎng)護時間。

耐火澆注料經過養(yǎng)護獲得一定的強度硬化后，可拆除模板和支架，經過24h干燥后進行烘烤作業(yè)。

耐火澆注料硬化干燥后，需升溫至300度將澆注料內殘余的水分氣化脫水�；跐沧⒘辖Y構致密性高，為防止水分蒸發(fā)過快的應力對耐火澆注料造成破壞，要嚴格控制升溫速度，緩慢升溫，具體如下：

以窯尾廢氣溫度為準，升溫速率為15℃/h，達到200℃時，保溫12h。

后以25℃/h升溫速率升至400℃，保溫時間>6h。

升溫至600℃(以窯尾廢氣溫度為準)，保溫>6h，如此時一級預熱器沒有達到烘干要求，應延長窯系統(tǒng)600℃時的保溫時間。

分解爐和預熱器系統(tǒng)烘烤完成需具備以下條件：

旋風預熱器澆注孔的耐火澆注料貼近硅蓋板一面的溫度達到100℃時，持續(xù)烘干時間應>24h。

取干凈的玻璃片，在一級旋風預熱器入孔門處接觸煙氣，在玻璃上觀察不到水氣結凝現(xiàn)象后，持續(xù)保溫6h。
