耐火澆注料廠家教你如何養(yǎng)護耐火澆注料

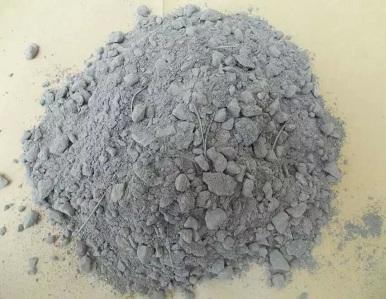

  隔熱耐火澆注料比重分不同的種類，施工方法與重質(zhì)澆注料有所不同。常用的輕質(zhì)隔熱澆注料有膨脹珍珠巖澆注料、膨脹蛭石澆注料、陶粒澆注料和氧化鋁空心球澆注料等。耐火澆注料可用于各種高溫窯爐內(nèi)襯及不便于砌筑磚體的窯爐內(nèi)襯，還可整體澆注施工，還可制成形狀復雜及結構緊密的整體構筑或預制件。耐火澆注料廠家教你如何養(yǎng)護耐火澆注料。

  耐火澆注料養(yǎng)護分為標準養(yǎng)護、自然養(yǎng)護、潮濕養(yǎng)護、蒸汽養(yǎng)護、水中養(yǎng)護和干燥養(yǎng)護。標準養(yǎng)護是在溫度（20±3）℃和濕度大于90%的條件下養(yǎng)護。澆注料養(yǎng)護是一個很重要的過程，而養(yǎng)護的時間和溫度與澆注料中添加的水泥有關。普通高鋁水泥首先養(yǎng)護溫度要低于35℃，凝固后澆水或浸水養(yǎng)護3天；低水泥養(yǎng)護7天或蒸汽養(yǎng)護24h。水玻璃結合要在15-25℃環(huán)境下存放3-5天，不能受潮，再經(jīng)300℃以下烘烤。

  耐火澆注料施工前，先將規(guī)定用量的骨料和結合劑混合均勻，在加水或溶液并攪拌均勻，一般加水后續(xù)攪拌2-3min。拌好的澆注料應顏色一致，并以無結團為好。施工的時候，振搗時不宜采用振動器，采用手工振搗。現(xiàn)用竹片或木片往復插入振搗，再用木板輕輕拍實。澆注料澆注完畢后，應在其表面收水時進行二次抹面，乙方收縮時產(chǎn)生裂縫。由耐火骨料、輔料、結合劑和外加劑混合制成，耐火澆注料在施工時需要添加一定量水或含有結合劑的溶液，要有較好的流動性，以澆注方法施工，由于其基本組成及施工、硬化過程與土建工程中常用的混凝土相似，因此耐火澆注料也叫耐火混凝土。常見耐火澆注料有粘土澆注料、鋼纖維澆注料、鋁碳化硅澆注料等。
