耐火澆注料施工完成后需要養(yǎng)護嗎？
耐火澆注料施工完畢后是否就萬事大吉了？實則不然。 耐火澆注料的養(yǎng)護工序很容易被忽略，卻尤為重要。養(yǎng)護是為了使 耐火澆注料中的結(jié)合劑有凝固和硬化時間,從而獲得足夠的初期強度， 耐火澆注料拆模后的養(yǎng)護質(zhì)量直接影響到后續(xù)使用壽命及使用效果。
養(yǎng)護制度分為標準養(yǎng)護、自然養(yǎng)護、潮濕養(yǎng)護、蒸汽養(yǎng)護、水中養(yǎng)護和干燥養(yǎng)護等。標準養(yǎng)護是在溫度(20±3)℃和濕度大于90%的條件下養(yǎng)護。耐火澆注料由于品種和種類不同，其養(yǎng)護時間和養(yǎng)護環(huán)境要求亦不同：

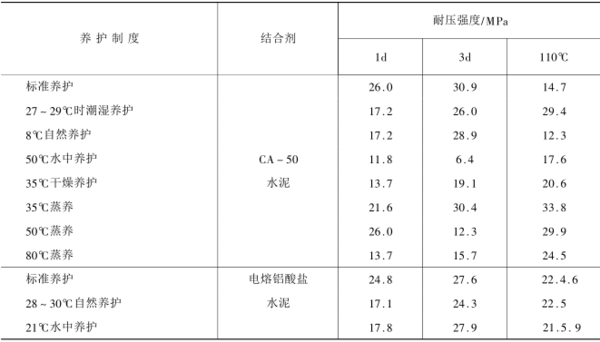

1、鋁酸鹽水泥耐火澆注料成型初凝后，應(yīng)在潮濕淋水環(huán)境中養(yǎng)護，環(huán)境溫度15~25℃，養(yǎng)護時間2~3d。詳情可參見下表：
2、高鋁水泥耐火澆注料潮濕養(yǎng)護 15~25 ℃ ＞3d
3、水玻璃耐火澆注料干燥環(huán)境養(yǎng)護 15~30℃ 7~14d
4、磷酸耐火澆注料干燥環(huán)境 20~25℃ 3~7d
5、粘土耐火澆注料干燥養(yǎng)護 15~35 ℃ ＞3d
耐火澆注料在進行養(yǎng)護時,可用濕麻袋或濕席子蓋在耐火澆注料的表面并及時灑水以保持濕潤狀態(tài),對于不方便蓋的部位(如立墻,頂墻)可用噴霧器在澆注料表面噴水氧護，環(huán)境溫度15~25℃，養(yǎng)護時間2~3d，且第一天應(yīng)淋水，以防止早期失水產(chǎn)生碳化而使?jié)沧⒘媳砻媸杷�，造成下一步的烘烤出問題。
耐火澆注料拆模的過程應(yīng)留意，不承重模板，應(yīng)在澆注料強度能保證其表面及棱角不因脫模受損壞時，方可撤除；承重模板，則應(yīng)在澆注料達到強度70%時，方可撤除。
耐火澆注料拆模的過程應(yīng)留意，不承重模板，應(yīng)在澆注料強度能保證其表面及棱角不因脫模受損壞時，方可撤除；承重模板，則應(yīng)在澆注料達到強度70%時，方可撤除。
