耐火澆注料爐襯之扒釘?shù)倪x材
扒釘是耐火澆注料爐襯的重要組成部分，它將耐火澆注料與鋼殼緊密地連接在一起。扒釘根據(jù)窯體內(nèi)部溫度可選用304耐熱鋼或者310耐熱鋼；按照固定形式的不同，又可分為V型、Y型和L型。
鋼釘材質(zhì)的選擇要綜合以下幾個(gè)因素：材質(zhì)本身的耐高溫性能以及抗氧化銹腐蝕性及其可產(chǎn)生的破壞性膨脹。通常1000度高溫下可選用304 耐熱鋼筋制造，然而噴煤管和窯口部位除外，該部位的氧化腐蝕的氧化皮可能會產(chǎn)生巨大的膨脹應(yīng)力從而導(dǎo)致耐火澆注料膨脹損壞，因此多選用310耐熱鋼筋。

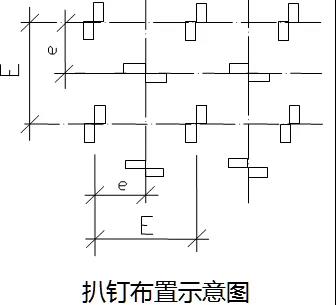

扒釘是與殼體焊接在一起的，排布規(guī)則見下圖：
扒釘尺寸必須適宜，扒釘頭部應(yīng)有一定的開度，以保證足夠的抗剝落影響區(qū)域，扒釘應(yīng)保持一定的高度，高度不足，表面的澆注料得不到有效保護(hù)而先行脫落。扒釘過高，造成早期燒損和磨蝕，從而過早地失去對耐火材料的強(qiáng)化功能。
扒釘頭部的保護(hù)層厚度應(yīng)在25～30mm厚，可涂抹瀝青漆或用塑料薄膜纏繞，待開爐燒損后出現(xiàn)的自由空間可減少受熱膨脹的扒釘對澆注料造成破壞。值得注意的是，扒釘頭部的保護(hù)需在耐火澆注料澆筑之前進(jìn)行。
下一篇：硅灰對耐火澆注料的作用與影響 上一篇：耐火澆注料施工要點(diǎn)
